環(huán)氧膠廠家為您分享單組份環(huán)氧膠的固化技術(shù)
單組份膠水使用起來(lái)比雙組份要方便得多，因此往往會(huì)被優(yōu)先選擇。但單組份膠水的制備技術(shù)要困難得多，既要保證可靠的性能，還得確保較長(zhǎng)的儲(chǔ)存穩(wěn)定性。
單組份膠水使用起來(lái)比雙組份要方便得多，因此往往會(huì)被優(yōu)先選擇。但單組份膠水的制備技術(shù)要困難得多，既要保證可靠的性能，還得確保較長(zhǎng)的儲(chǔ)存穩(wěn)定性。
對(duì)單組份環(huán)氧膠水而言，它的核心技術(shù)就在于其所用的固化劑。目前，單組份環(huán)氧膠水大都在使用潛伏性固化劑，在使用時(shí)通過(guò)濕氣、光照、加熱、加壓等外加作用使固化劑激活，并與環(huán)氧基團(tuán)發(fā)生固化交聯(lián)反應(yīng)。
根據(jù)固化方式，單組份環(huán)氧膠可以分成以下幾種類(lèi)型：室溫濕氣固化型、熱固化型、陽(yáng)離子光固化型、微膠囊型。
室溫濕氣固化
這類(lèi)環(huán)氧膠水所用固化劑多為酮亞胺類(lèi)化合物，在固化過(guò)程中，酮亞胺會(huì)吸收空氣中的水氣而生產(chǎn)胺，進(jìn)而進(jìn)攻環(huán)氧基團(tuán)實(shí)現(xiàn)聚合反應(yīng)。
為了延長(zhǎng)膠的儲(chǔ)存期，常使用靠酮基一側(cè)分子體積較大的具有位阻效應(yīng)的酮亞胺，在提供 貯存穩(wěn)定性的同時(shí)，不降低固化速度。
然而，室溫下濕氣固化的方式遠(yuǎn)遠(yuǎn)不能滿足自動(dòng)化組裝工藝對(duì)固化速度的要求。
熱固化型
一般可以分為中溫固化型和高溫固化型，前者固化反應(yīng)溫度為60-140℃，后者為在150 ℃以上固化。
此類(lèi)膠水選用加熱致活型固化劑，室溫下較為穩(wěn)定，不溶于環(huán)氧樹(shù)脂，需要加熱獲得外界能量后，才能熔融分解與環(huán)氧樹(shù)脂反應(yīng)。
常用潛伏性固化劑有雙氰胺、有機(jī)酰肼、有機(jī)酸酐、咪唑、三氟化硼-胺絡(luò)合物等，再添加促進(jìn)劑及其他助劑配制而成。

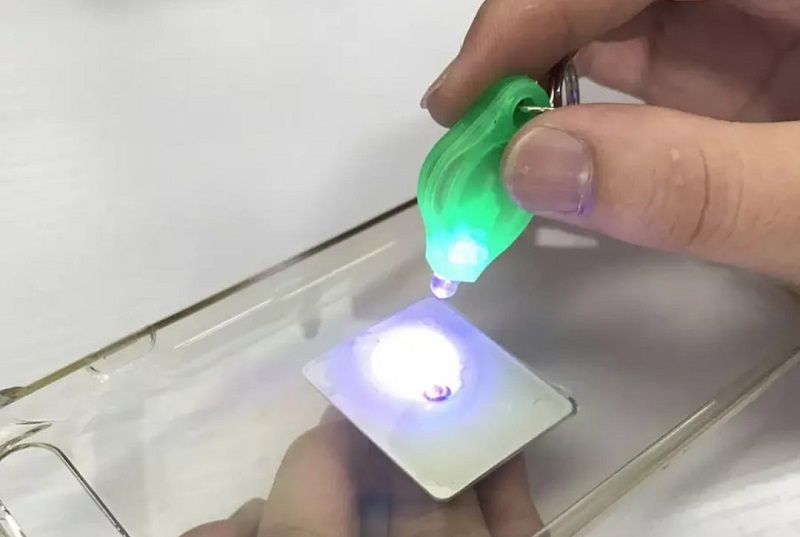

陽(yáng)離子光固化型
陽(yáng)離子光固化型環(huán)氧膠的固化劑為陽(yáng)離子光敏化合物即光引發(fā)劑，經(jīng)紫外光照后，能吸收適當(dāng)波長(zhǎng)的光而發(fā)生光物理過(guò)程至某一激發(fā)態(tài)，產(chǎn)生的路易斯酸與氫作用生成質(zhì)子酸，由此產(chǎn)生的正離子活性中心可以引發(fā)環(huán)氧樹(shù)脂發(fā)生陽(yáng)離子聚合反應(yīng)。
常用的光敏劑有芳香重氮鹽、二芳基碘鎓鹽、芳茂鐵鹽及三芳基硫鎓鹽等。與自由基固化相比，它們對(duì)光高度敏感，且不受氧氣阻聚的影響，固化時(shí)體積收縮率低，有良好的熱穩(wěn)定性，良好的光固化促進(jìn)作用，移走光源后還可以繼續(xù)反應(yīng)。
微膠囊型
利用某些成膜材料將膠粘劑的一種組分包裹成膠囊，使膠可穩(wěn)定貯存。通過(guò)加熱、加壓或化學(xué)處理使膠囊破裂，釋放出里面的組分膠粘劑即可固化。
微膠囊的囊膜不能與組分發(fā)生反應(yīng)或混溶，并且囊膜要有合適的厚度及強(qiáng)度，以防在運(yùn)輸途中破裂造成不必要的損失。
目前，微膠囊類(lèi)單組分環(huán)氧膠粘劑中的成膜劑包括纖維素、明膠、聚乙烯醇、聚酯、聚砜等。
總的來(lái)說(shuō)，單組分環(huán)氧樹(shù)脂膠粘劑具有使用方便的特點(diǎn)，研制綠色環(huán)保型的單組分環(huán)氧膠粘劑依然是未來(lái)發(fā)展的必然趨勢(shì)。
.jpg "單組分環(huán)氧膠固化技術(shù)")
豫公網(wǎng)安備41042102000091號(hào)
豫ICP備14028033號(hào)
光伏密封膠/光伏灌封膠
電子密封膠/電子灌封膠
汽車(chē)內(nèi)飾膠/車(chē)身焊縫膠
工業(yè)裝配用膠/工業(yè)修補(bǔ)劑
建筑工程用膠
