產(chǎn)品說明

本品是雙組分、中性膠、室溫固化，高彈性、高模量的硅酮密封膠。具有良好的粘結(jié)性和耐氣候老化性能，固化速度可調(diào)節(jié)。

產(chǎn)品特點(diǎn)

O中性膠、對(duì)環(huán)境無污染

O高彈性、高模量、高強(qiáng)度

O優(yōu)異的耐高低溫性及耐氣候老化性能

O快速固化，對(duì)被粘表面無腐蝕

O無需底漆即對(duì)大多數(shù)建筑材料具有良好的粘結(jié)性

主要用途

O隱框幕墻的結(jié)構(gòu)裝配

O工廠裝配的結(jié)構(gòu)性幕墻

O汽車、船舶等耐風(fēng)壓玻璃的安裝、密封。

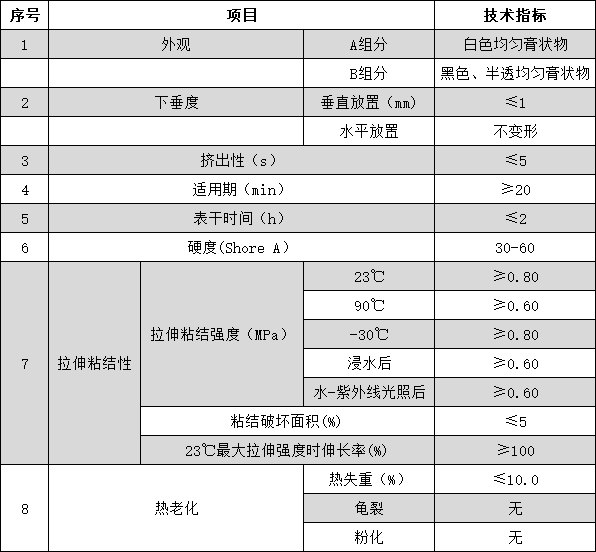

主要技術(shù)指標(biāo)

產(chǎn)品符合GB16776  ASTM C920

使用方法

O表面清理：為確保結(jié)構(gòu)密封膠具有良好的粘結(jié)性．被粘材料表面必須清潔、干燥、無污物。施工時(shí)為防止密封膠污染接縫周邊，必須使用護(hù)面膠帶保護(hù)，當(dāng)施工完畢后，將其除去。

    清洗工藝：

    必須使用干凈無絨毛的白布，溶劑可選用無水乙醇、丙酮、二甲苯等，采用”雙布擦拭法”：

    1．用一塊經(jīng)溶劑浸潤(rùn)的干凈無絨毛的白布擦拭被粘區(qū)域；

    2．在溶劑揮發(fā)之前立刻用第二塊干燥潔凈無絨毛的白布將其從表面擦去；

    3．清洗后的區(qū)域必須在l小時(shí)內(nèi)施工完畢，否則重新清洗；

    4．在使用溶劑的區(qū)域嚴(yán)禁明火，并保持良好的通風(fēng)。

    混合工藝：R881應(yīng)在密閉的混合打膠機(jī)系統(tǒng)混合，A、B組分質(zhì)量配比是A:B=11~14:1。使用者可根據(jù)實(shí)際需要改變混合比例調(diào)節(jié)固化速度。

使用限制

R881在下列情況下不宜使用：

O所有會(huì)滲出油漬、增塑劑、溶劑的材料

O硫化或半硫化橡膠

O地面上承擔(dān)結(jié)構(gòu)強(qiáng)度的接口

O受到過度摩擦與物理破壞的地方

O結(jié)霜或潮濕的表面

注意事項(xiàng)

O使用前請(qǐng)做粘結(jié)性試驗(yàn)并參閱本公司技術(shù)資料。

O B組分能與空氣中的水發(fā)生反應(yīng)，不可長(zhǎng)期暴露在空氣中。

O B組分若分層屬正?，F(xiàn)象，使用前攪拌均勻即可。

O使用時(shí)如不小心進(jìn)入眼睛，應(yīng)立即用水沖洗。

O不可長(zhǎng)時(shí)間與皮膚接觸，避免孩童接觸。

O不可污染食品、藥品等。

安全須知

凡安全事項(xiàng)，請(qǐng)遵照《玻璃幕墻工程技術(shù)規(guī)范》JGJ102的規(guī)定要求進(jìn)行。在操作前應(yīng)仔細(xì)閱讀《硅酮結(jié)構(gòu)密封膠施工規(guī)范》及產(chǎn)品說明書，并與我銷售公司聯(lián)系索取這些資料。尤其對(duì)于鍍鉻的表面粘結(jié)，使用前必須與本公司技術(shù)部門聯(lián)系，進(jìn)行安全測(cè)試后方可使用。

包裝規(guī)格

A組分和B組分按12:1的質(zhì)量比配套供應(yīng)。

大桶：A組分200L鐵桶  內(nèi)徑(567+2) mm

B組分20L塑料桶 內(nèi)徑(285+2) mm

中桶：A組分20L塑料桶 B組分300ml塑料筒

貯存

于28℃以下陰涼、通風(fēng)、干燥處貯存，儲(chǔ)存期12個(gè)月。

聲明

本文中涉及的技術(shù)參數(shù)均為典型值，不作為產(chǎn)品驗(yàn)收標(biāo)準(zhǔn)，僅供參考。以上數(shù)據(jù)是在實(shí)驗(yàn)室標(biāo)準(zhǔn)條件下取得的，我公司保證是可靠的。但由于用戶使用的工況不同，材料表面狀態(tài)不同，固化條件不同，實(shí)際性能數(shù)據(jù)有一些變化屬正?，F(xiàn)象。儲(chǔ)存條件、運(yùn)輸?shù)纫蛩囟紩?huì)使膠的穩(wěn)定性及物理、機(jī)械性能能產(chǎn)生影響。對(duì)于任何人采用我們無法控制的方法得到的結(jié)果，我們恕不負(fù)責(zé)。建議用戶在正式使用前，應(yīng)根據(jù)本文提供的數(shù)據(jù)做好實(shí)驗(yàn)。
