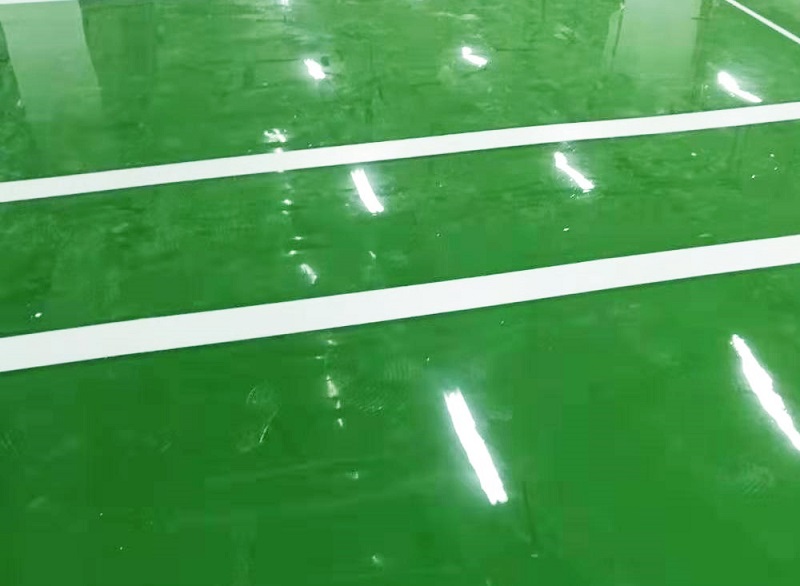

環(huán)氧地坪是一種高強(qiáng)度、耐磨損、美觀的地板，具有無(wú)接縫、質(zhì)地堅(jiān)實(shí)、耐藥品性佳、防腐、防塵、防水防潮、保養(yǎng)方便、維護(hù)費(fèi)用低廉等優(yōu)點(diǎn)。可根據(jù)不同的用途要求設(shè)計(jì)多種方案：如薄層涂裝，1-55mm厚的自流平地面，防滑耐磨涂裝，砂漿性涂裝，防靜電，防腐蝕涂裝。

一、地坪表面的處理

1、新竣工的地坪必須經(jīng)過(guò)一定的養(yǎng)護(hù)后方可施工，約28天。

2、清除表面的水泥浮漿、舊漆、粘附的垃圾雜物及油污。清除積水，并使潮處徹底干燥。

3、表面的清潔需用無(wú)塵清掃機(jī)及大型吸塵器來(lái)完成。

4、平整的表面允許空隙為2～2.5mm，含水量在6％以下，PH值6～8。

5、地坪表面的打毛，需用無(wú)塵打磨機(jī)來(lái)完成，并用吸塵器徹底清潔。

6、對(duì)地坪表面的洞孔和明顯凹陷處應(yīng)用環(huán)氧膩?zhàn)觼?lái)填補(bǔ)批刮，實(shí)干后，打磨吸塵。

二、涂飾封閉底漆

1、在處理清潔、平整的砼表面，采用刮涂或輥涂環(huán)氧封閉底涂一道。

2、環(huán)氧封閉底料有很強(qiáng)的滲透性，在底涂中加入適量的稀釋劑，能滲入基層內(nèi)部，增強(qiáng)涂層和基層的附著力。其涂布必須連續(xù)，不得間斷，涂布量以表面剛好飽和為準(zhǔn)。

3、局部漏涂可用刷子補(bǔ)涂，表面多余的底涂必須在下道工序施工前打磨處理好。

三、批刮批刮料（約1.0mm）

1、在實(shí)干（25℃，約4小時(shí)）以后的底漆表面采用兩道批刮膩?zhàn)拥姆椒?，以確保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸堿溶液等性能，并調(diào)整地面平整度。

2、用100～200目的石英砂和環(huán)氧中涂漆，作為第1道膩?zhàn)樱浞謹(jǐn)嚢杈鶆?、刮平，此道主要用于增?qiáng)地面的耐磨及抗壓性能。

3、用200—270目的石英砂和環(huán)氧中涂漆，作為第2道膩?zhàn)?，要充分?jǐn)嚢杈鶆颉⒐纹?，此道主要用于增?qiáng)地面的耐磨及平整度。

4、用砂袋式無(wú)塵滾動(dòng)磨砂機(jī)打磨第2道膩?zhàn)?，并吸塵清潔。

5、兩道膩?zhàn)訉?shí)干以后，如有麻面、裂縫處應(yīng)先進(jìn)行修補(bǔ)，然后用平板砂光機(jī)進(jìn)行打磨，使其平整，并吸塵清潔。

四、涂飾地坪中涂層（約0.2mm）

1、在打磨、清潔后的膩?zhàn)颖砻嫔希?0℃，24小時(shí)）用環(huán)氧地坪中涂漆涂飾中間層，涂飾方法可用批刮、高壓無(wú)空氣噴涂。

2、此遍可使地面更趨于平整，更便于發(fā)現(xiàn)地面仍存在的缺陷，以便下一面層施工找平。

3、此遍還方便甲方對(duì)設(shè)備安裝等的安排。

五、涂飾地坪面層（約0.8mm）

1、在中間層實(shí)干后，進(jìn)行環(huán)氧地坪層涂裝，涂裝方法用批刮和輥涂。

2、涂裝前應(yīng)對(duì)于中間層用吸塵器進(jìn)行吸塵。

3、如甲方在中間層實(shí)干后，先進(jìn)行了設(shè)備的安裝調(diào)試，造成地面形成新的缺陷，應(yīng)用批刮料找平、打磨，并吸塵、清潔后涂面層。

4、完全固化（約24小時(shí)）后，噴涂清漆。

六、施工注意事項(xiàng)

1、施工現(xiàn)場(chǎng)的環(huán)境溫度應(yīng)高于5℃，相對(duì)濕度小于85％時(shí)方能施工。

2、施工者應(yīng)做好施工部位、時(shí)間、溫度、相對(duì)濕度、地坪材料等實(shí)際記錄，以備查考。

3、涂料施工后，應(yīng)立即清洗有關(guān)設(shè)備和工具。

4、地坪做好后，養(yǎng)護(hù)15天方可進(jìn)入車輛使用。
